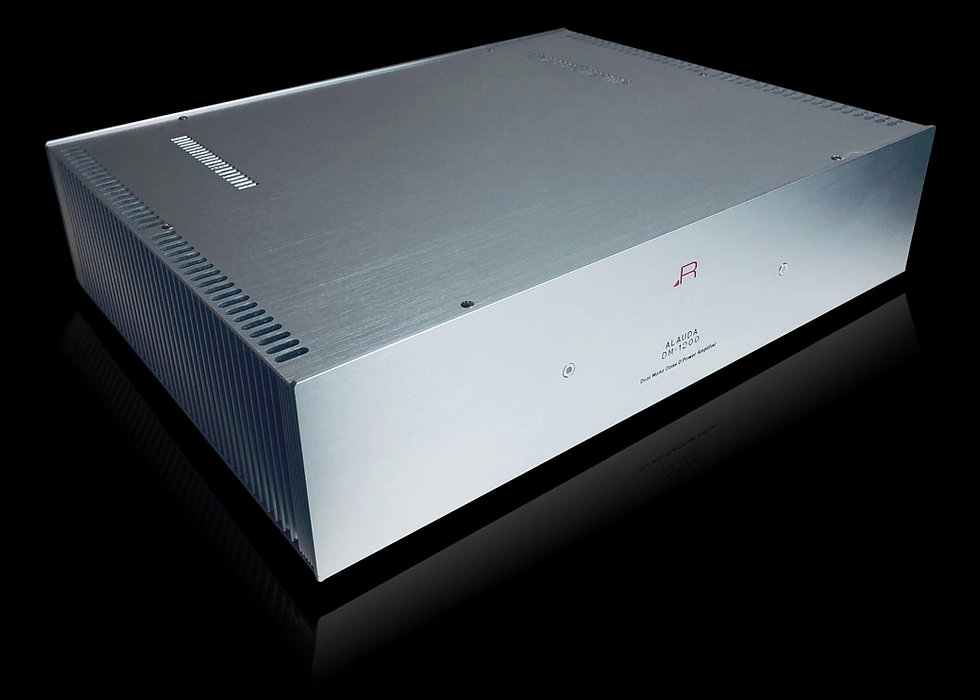

ALAUDA
DM-1200

DESCRIZIONE



Amplificatore finale DUAL MONO in classe D basato sui moduli Hypex NC1200. Sicuramente uno degli amplificatori finali più completi e performanti del nostro arsenale con un rapporto qualità-prezzo veramente interessante. Fino al 2018 un amplificatore basato su questa tecnologia aveva un prezzo di mercato non inferiore a 10.000,00 euro e solo alcuni blasonati marchi hi-end avevano la possibilità di utilizzarla.



Caratteristiche musicali:

  • basso cristallino e profondo: non si tratta del solito boom ma di una profondità della definizione che rende la presentazione unica e toccante. L’amplificatore ha sempre il massimo controllo degli altoparlanti grazie anche all'elevato fattore di smorzamento;

  • chiarezza e dettaglio: l'iper dettaglio di questo amplificatore non è artificiale in quanto tutti gli strumenti, sebbene superbamente isolati, risultano anche coerentemente amalgamati tra loro;

  • fedeltà tonale:  non aggiunge o toglie il più piccolo frammento di informazione musicale; la musica ben registrata è incredibilmente trasparente e dinamica e sembra essere disegnata sullo sfondo del vuoto cosmico-nero;

  • immagine sonora: larga e profonda, le immagini risultano bloccate con precisione e autorità chirurgiche.

L'alimentazione, di tipo switching, è affidata a due moduli Hypex SMPS1200A700 da 1200W ciascuno.

Chassis hi-grade interamente in alluminio silver con dissipatori di calore laterali. Pannelli incisi interamente a mano.

Filtro di rete Schaffner.

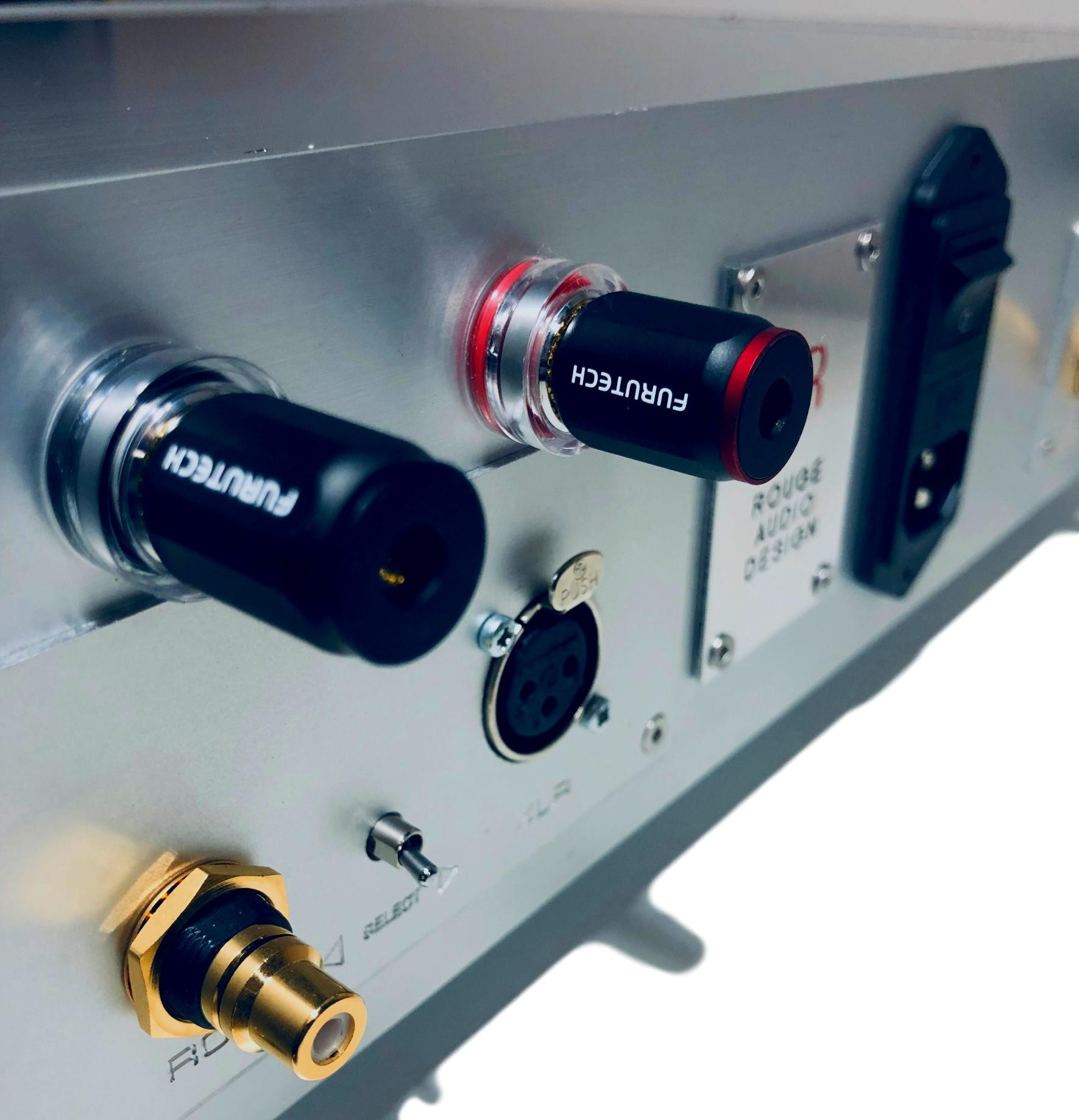

Ingressi bilanciati e sbilanciati (selezionabili tramite switch) con schede interne passive RCB v2 montate su placche in anticorodal (lega di alluminio, magnesio e silicio).

Piedi in alluminio torniti dal pieno di grandi dimensioni (55mm di diametro).

Morsetti diffusori WBT (o Furutech su richiesta).

Controllo remoto trigger (option).

nc1200 (1).png

HYPEX NC1200

ONE OF THE BEST CLASS D AMPLIFIER BOARD
POTENZA E CONTROLLO SENZA LIMITI

2 x 1200

WATTS@2OHM

2 x 700

WATTS@4OHM

2 x 400

WATTS@8OHM

PURE COPPER BINDING POST

FT-807G (2).jpg
alauda DM1200 retro.png

L'ALAUDA DM1200  viene realizzato in due versioni, a seconda dello stadio di buffer utilizzato. Ciò incide su alcuni parametri tecnici (come impedenza di ingresso e guadagno) ma soprattutto sulle caratteristiche sonore dell'amplificatore.

ALAUDA DM-1200
Amplificatore finale dual mono ad altissime prestazioni. Ogni canale ha la propria alimentazione separata Hypex SMPS1200A700 appositamente progettata da Bruno Putzeys per il modulo NC1200. Si può avere con tasto di accensione sul pannello posteriore o sul pannello frontale. Lo stadio finale utilizza i buffer di ingresso sviluppati da Hypex e già presenti sui moduli NC1200 basati su operazionali LM4562  e regolatori di tensione HxR. L'impedenza di ingresso è di 98Kohm. Scheda di ingresso passiva con connettori XLR ed RCA.
ALAUDA DM-1200 NCX
Versione implementata dell'amplificatore finale ALAUDA DM-1200 con la modifica dei moduli NC1200 e l'aggiunta, su ogni canale, della Rouge NCX2 per la gestione dello stadio di buffer. La NCX2, in default, utilizza come amplificatori operazionali gli OPA1612, forse tra i migliori IC's presenti sul mercato per trasparenza e chiarezza sonora (senza aggiunta di colorazione) la cui alimentazione DC viene fornita dal modulo NC1200 tramite i regolatori di tensione HxR. La NCX2 è tuttavia predisposta per aggiungere un operazionale a componenti discreti su DIP8: SPARKOS SS3602 o SIL 994 Enh-Ticha. Tale "aggiunta" non fa venir meno l'impostazione di default del circuito ed i suoi componenti di base (OPA1612) in quanto, spostando sulla scheda l'apposito jumper, l'utente può sempre scegliere e selezionare in qualsiasi momento quale operazionale utilizzare tra i due (OPA1612 o quello installato sul dip8).

Technology: 2 x Hypex NC1200



Buffer (op-amp): LM4562

Buffer (voltage regulators): Hypex HxR



Output power: 2x1200W (2Ω), 2x700W (4Ω), 2x400W (8Ω)

Distorsion THD + N: 0,004%

Power Bandwidth typ 20-35Khz

Frequency Response:  0-50Khz

Voltage Gain: 27.8db

Input impedance: 98K
SNR: 128db
PSRR: 80db
Output noise: 20
µV
CMRR: 65dB all frequency
Maximum output current (each ch): 40A



Input: balanced (XLR) + unbalanced (RCA)

Binding posts: WBT 0703cu Nextgen

Mains: 190-250Vac (95-130Vac on request)

Casing: full hi grade aluminium

Measurements: 430x320x99mm

Weight: 5 kg



Technology: 2 x Hypex NC1200 + Rouge NCX2



Buffer: (op-amp 1): OPA1612

Buffer (op-amp 2): socket dip8*

Buffer (voltage regulators): Hypex HxR

Output power: 2x1200W (2Ω), 2x700W (4Ω), 2x400W (8Ω)

Distorsion THD + N: 0,004%

Power Bandwidth typ 20-35Khz

Frequency Response:  0-50Khz

Voltage Gain: 26db

Input impedance: 47K
SNR: 128db
PSRR: 80db
Output noise: 20
µV
CMRR: 65dB all frequency
Maximum output current (each ch): 40A



Input: balanced (XLR) + unbalanced (RCA)

Binding posts: WBT 0703cu Nextgen

Mains: 190-250Vac (95-130Vac on request)

Casing: full hi grade aluminium

Measurements: 430x320x99mm

Weight: 5kg



*Sparkos SS3602, SIL 994 En-Ticha
